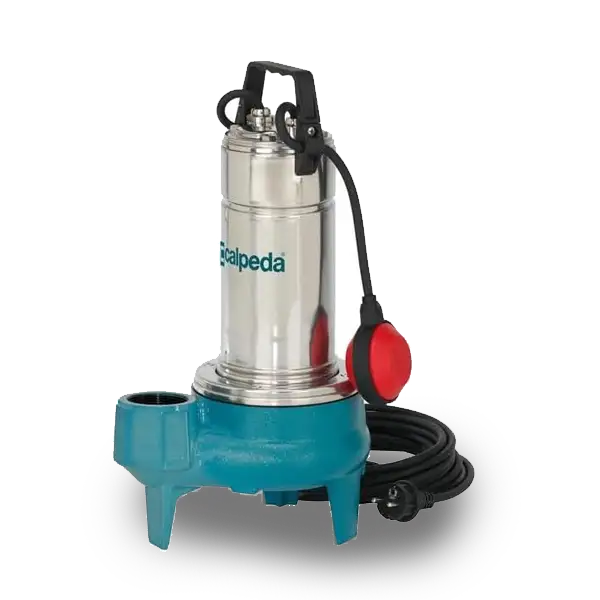

Dans un poste de relevage, la pompe subit tout : lingettes, graisses, sable, filasses. Une pompe classique à roue fermée se bouche vite. La pompe vortex a été conçue pour ce cas : sa roue, en retrait de la veine d’écoulement, laisse passer des particules sans les heurter. Elle est moins efficace qu’une pompe à roue fermée en eau propre, mais bien plus fiable quand les eaux sont chargées. Voici comment l’utiliser et la choisir.
Comment fonctionne une roue vortex ?
La roue est placée dans un renfoncement du corps de pompe, à l’écart du passage de l’eau. Elle crée un tourbillon qui entraîne le liquide et ce qu’il contient, sans que les corps solides la traversent. Les matières passent librement dans la pompe, avec un grand passage libre et peu de risque de blocage. La contrepartie est un rendement hydraulique plus faible : la pompe consomme un peu plus, à débit égal.
Pompe vortex, pompe à roue fermée ou dilacératrice ?
| Type | Atout | Limite |
|---|---|---|
| Vortex | Grand passage, très peu de bouchage | Rendement plus faible |
| Roue fermée | Bon rendement en eaux claires | Se bouche avec les solides |
| Dilacératrice | Broie les solides, refoulement en petit diamètre | Couteaux à entretenir |
Pour les eaux vannes d’une maison, la vortex est le choix sûr. Pour de longues distances ou des hauteurs importantes, la pompe dilacératrice est souvent plus adaptée.
Comment choisir la bonne pompe ?
- Hauteur manométrique : dénivelé plus pertes de charge dans la conduite, en mètres de colonne d’eau.
- Débit : adapté au nombre d’appareils et à la fréquence d’usage.
- Passage libre : assez grand pour les matières présentes, souvent de 40 à 50 mm.
- Alimentation : monophasée pour les maisons, triphasée pour les puissances plus élevées.
- Matériau : fonte ou inox selon l’agressivité des eaux.
- Commande : avec flotteur intégré, ou pilotée par un coffret.
Remplacement dans un poste existant
- Coupez le courant au tableau et consignez-le.
- Fermez la vanne de refoulement si le poste en est équipé.
- Relevez la pompe avec sa chaîne ou son système de guidage, sans tirer sur le câble.
- Notez les références de l’ancienne pompe : puissance, tension, diamètre de refoulement, hauteur manométrique.
- Posez la nouvelle pompe sur son pied d’assise, et vérifiez l’étanchéité du raccord.
- Remettez le courant et testez un cycle complet avec les flotteurs.
Envoyez-nous la plaque signalétique de l’ancienne pompe : c’est le moyen le plus fiable de trouver la remplaçante.
Sécurité électrique
La pompe fonctionne en milieu humide : la protection électrique est essentielle. Une alimentation protégée par un disjoncteur différentiel 30 mA, un câble adapté à l’immersion et une connexion hors de l’eau sont obligatoires. Les travaux sur le tableau et le coffret relèvent d’un électricien. Ne manipulez jamais une pompe branchée.
Entretien : ce qui prolonge la vie de la pompe
- Nettoyez la cuve et la pompe une à deux fois par an.
- Vérifiez l’huile de la garniture mécanique, selon la notice.
- Contrôlez le courant absorbé : une hausse signale un blocage ou une usure.
- Ne laissez pas la pompe fonctionner à sec.
Les erreurs à éviter
- Choisir une pompe sans calculer la hauteur manométrique.
- Utiliser une pompe d’eaux claires pour des eaux chargées.
- Remonter la pompe en tirant sur le câble.
- Ignorer les démarrages trop fréquents, signe d’un volume de cuve insuffisant.
Comment lire la courbe d’une pompe vortex ?
La fiche technique d’une pompe donne une courbe qui relie le débit à la hauteur manométrique. À hauteur nulle, la pompe débite au maximum ; plus la hauteur augmente, plus le débit diminue, jusqu’à zéro à la hauteur maximale. Le bon point de fonctionnement est celui où la courbe de la pompe croise celle de votre installation, calculée avec la hauteur réelle et les pertes de charge de la conduite.
En pratique, ne choisissez pas la pompe au débit maximal affiché : choisissez celle qui fournit le débit voulu à la hauteur de votre poste. Une pompe trop puissante démarre brutalement, vide la cuve trop vite et cycle trop souvent ; une pompe trop faible ne tient pas la charge. Donnez-nous la hauteur, la longueur de la conduite et son diamètre : nous placerons le point de fonctionnement pour vous.
À associer
Associez la pompe à des flotteurs, un clapet à boule et un dégrilleur. Voir aussi les pompes de relevage.
Questions fréquentes
Une pompe vortex peut-elle remplacer une pompe existante ?
Oui, si la puissance, le diamètre de refoulement et la hauteur manométrique correspondent. Envoyez-nous la plaque signalétique de l’ancienne pompe.
Une pompe vortex broie-t-elle les lingettes ?
Non, elle les laisse passer sans les broyer. Elles peuvent s’accumuler dans la cuve : un dégrilleur reste utile.
Monophasé ou triphasé ?
Monophasé pour la plupart des maisons. Le triphasé concerne les puissances plus importantes, en collectif ou en professionnel.
Quel passage libre choisir ?
Il faut qu’il soit supérieur à la taille des matières attendues. Pour des eaux vannes, un passage libre de 40 mm ou plus est courant.
Peut-elle fonctionner à sec ?
Non. La pompe est refroidie par l’eau qui l’entoure : un fonctionnement à sec l’abîme. Le flotteur d’arrêt doit être bien réglé.
Comment obtenir un prix ?
Ajoutez la pompe à votre demande de devis en précisant la hauteur de refoulement, le débit souhaité et la tension d’alimentation. Nous vous répondons avec un chiffrage pour votre chantier.
