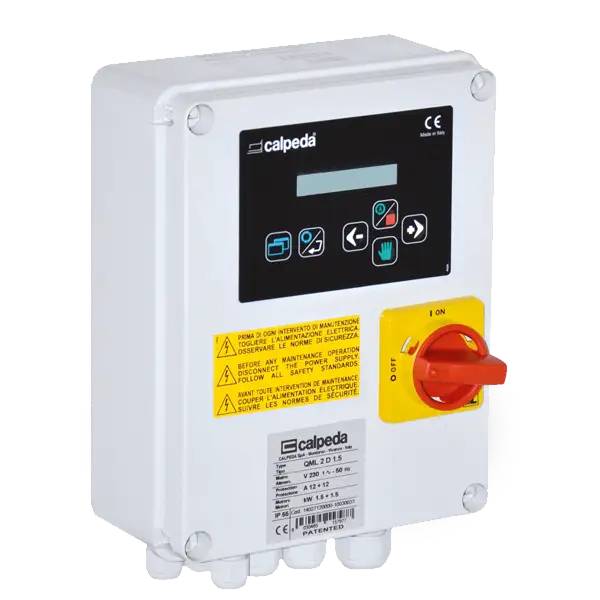

La pompe fait le travail, mais c’est le coffret qui la protège et qui prévient quand quelque chose ne va pas. Une alarme de poste de relevage qui sonne à temps, c’est la différence entre un réglage de flotteur et un sous-sol inondé. Le coffret de commande réunit la protection du moteur, l’alternance entre pompes et la signalisation des défauts dans un boîtier unique. Voici comment le choisir et le mettre en service.
Quelles fonctions assure un coffret ?
- Commande de la pompe, selon les niveaux donnés par les flotteurs.
- Alternance entre deux pompes, pour répartir l’usure et assurer le secours.
- Protection moteur contre la surcharge et le court-circuit.
- Alarme de niveau haut, sonore et lumineuse.
- Commande manuelle pour tester ou forcer une pompe.
Une pompe ou deux ? Mono ou triphasé ?
| Installation | Coffret adapté |
|---|---|
| Maison, une pompe monophasée | Coffret une pompe, mono |
| Poste collectif, deux pompes | Coffret deux pompes avec alternance |
| Pompe triphasée de plus forte puissance | Coffret triphasé avec protection moteur |
La puissance du coffret doit couvrir le courant de la pompe, avec une marge. Indiquez la puissance et la tension de vos pompes lors de votre demande.
Options utiles
- Report d’alarme vers un téléphone ou une supervision, pour être prévenu à distance.
- Batterie de secours pour que l’alarme fonctionne en cas de coupure de courant.
- Compteur horaire pour suivre le temps de fonctionnement et planifier l’entretien.
- Relais de défaut pour signaler un moteur en surcharge.
Installation et câblage
- Fixez le coffret hors de la cuve, dans un local ou un abri ventilé, à l’écart des gaz du poste.
- Passez les câbles des flotteurs et des pompes par des gaines étanches, avec un joint antigaz pour éviter les remontées vers le coffret.
- Raccordez les pompes, les flotteurs et l’alarme selon le schéma du fabricant.
- Alimentez par un circuit dédié, protégé par un différentiel 30 mA.
- Testez chaque fonction : démarrage, arrêt, alternance, protection, alarme.
Le câblage électrique doit être réalisé par un électricien, dans le respect de la norme NF C 15-100. Un poste dans un lieu humide impose des protections particulières.
Que faire quand l’alarme sonne ?
Elle signale un niveau haut : la pompe n’évacue plus assez vite, ou plus du tout. Vérifiez l’alimentation, le disjoncteur et le voyant de défaut du coffret. Limitez l’usage de l’eau dans le bâtiment. Si la pompe est bloquée, faites-la contrôler ou remplacer. Ne coupez jamais l’alarme sans en chercher la cause : elle vous protège d’un débordement.
Entretien : test mensuel
Une fois par mois, appuyez sur le bouton de test d’alarme. Une fois par an, faites contrôler les contacts, les connexions et la protection thermique. Si le coffret est exposé à l’humidité ou à des gaz, vérifiez l’état des bornes. Une alarme qui ne fonctionne pas au moment voulu n’a plus aucune utilité.
Les erreurs à éviter
- Installer le coffret dans la cuve ou à proximité des gaz du poste.
- Câbler l’alarme sur le même flotteur que la pompe.
- Oublier de tester l’alarme après une coupure de courant.
- Choisir un coffret sans protection moteur adaptée au courant de la pompe.
L’alarme de poste de relevage : que signalent les voyants ?
Un coffret type affiche plusieurs voyants. Le voyant de présence tension indique que l’installation est alimentée. Un voyant par pompe signale son fonctionnement ; un voyant de défaut s’allume en cas de surcharge ou de déclenchement de la protection. Le voyant d’alarme de niveau haut est celui qu’il ne faut jamais ignorer : il indique que l’eau monte plus vite que la pompe n’évacue.
Affichez à côté du coffret une consigne claire : qui prévenir, quel numéro appeler, quoi vérifier d’abord. En cas de défaut, la première réaction est de limiter l’usage de l’eau, puis de contrôler le disjoncteur. N’ouvrez jamais le coffret sans couper l’alimentation, et laissez les raccordements internes à un électricien. Une consigne écrite évite la panique à 22 heures un dimanche.
À associer
Le coffret s’associe à un poste double pompe, des flotteurs et une pompe vortex. Tous nos postes de relevage.
Questions fréquentes
Un coffret est-il obligatoire ?
Pour un petit poste domestique, un flotteur intégré peut suffire. Pour deux pompes, une pompe triphasée ou un site sensible, le coffret est indispensable.
Que fait la protection moteur ?
Elle coupe la pompe en cas de surcharge ou de blocage, avant que le moteur ne grille.
L’alarme fonctionne-t-elle en cas de coupure de courant ?
Seulement avec une batterie de secours. Sans batterie, l’alarme est muette quand l’alimentation tombe.
Peut-on recevoir l’alarme sur son téléphone ?
Oui, avec l’option de report d’alarme, par contact sec vers un module d’envoi de message.
Où installer le coffret ?
Hors de la cuve, dans un lieu sec et ventilé, avec des passages de câbles étanches aux gaz.
Comment obtenir un prix ?
Ajoutez le coffret à votre demande de devis en précisant le nombre de pompes, leur puissance, leur tension et les options souhaitées. Nous vous répondons avec un chiffrage pour votre chantier.
