Quand la pompe s’arrête, l’eau qui remplit la conduite de refoulement veut redescendre. Sans clapet anti-retour, elle retourne dans la cuve, relance un cycle, puis recommence : la pompe démarre en boucle, s’use, et le poste consomme pour rien. Le clapet à boule est le modèle adapté aux eaux usées : à passage intégral, il laisse passer les matières sans s’encrasser. Voici comment le choisir et le monter.
Pourquoi un clapet à boule pour les eaux usées ?

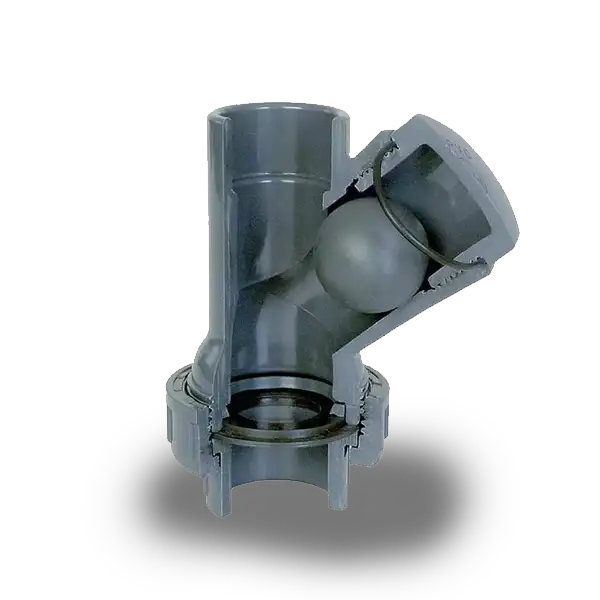

Un clapet à ressort ou à battant comporte des pièces étroites où les lingettes et les filasses s’accrochent. Le clapet à boule fonctionne autrement : une boule creuse roule dans le corps. Quand la pompe pousse, la boule s’écarte et libère un passage intégral. À l’arrêt, le retour d’eau la plaque contre son siège et ferme. Il n’y a ni ressort ni articulation à encrasser, et le passage reste aussi large que la conduite.
Où le placer ?
- Sur le refoulement, juste après la pompe, à l’extérieur de la cuve si possible, pour rester accessible.
- Avant la vanne d’isolement, de façon à pouvoir fermer la vanne pour démonter le clapet.
- Un clapet par pompe dans un poste double pompe, pour que l’une ne refoule pas dans l’autre.
Corps en fonte, en inox ou en PVC ?
| Matériau | Pour quel usage ? |
|---|---|
| Fonte | Postes collectifs et professionnels, fortes pressions, brides |
| Inox | Eaux agressives, environnement corrosif |
| PVC | Petits postes domestiques, pressions modérées, raccords taraudés |
Pour une maison, un clapet PVC suffit souvent. Pour un collectif ou une pression importante, la fonte est plus robuste. Le diamètre doit être celui de la conduite de refoulement, sans réduction.
Taraudé ou à brides ?
Le raccordement taraudé se visse sur la conduite, avec des raccords filetés : pratique sur les petits diamètres. Le raccordement à brides se boulonne entre deux brides, avec un joint : c’est la norme sur les diamètres importants, car il se démonte facilement. Vérifiez le type de raccord de votre installation avant de commander.
Montage pas à pas
- Coupez l’alimentation de la pompe et fermez la vanne amont.
- Repérez le sens : la flèche sur le corps indique le sens de l’écoulement, de la pompe vers la sortie.
- Raccordez le clapet avec des joints neufs, en serrant les brides en croix.
- Respectez la position : horizontal ou vertical selon le modèle. Un clapet à boule posé à l’envers ne ferme pas.
- Vérifiez l’étanchéité en remettant la pompe en service.
- Laissez un accès pour pouvoir ouvrir le clapet et nettoyer la boule.
Entretien
Un clapet à boule demande peu de soin, mais pas aucun. Une à deux fois par an, ouvrez-le par son tampon de visite, vérifiez que la boule roule librement et qu’aucun dépôt ne colle son siège. Si le clapet fuit, la pompe redémarre sans raison : c’est le premier symptôme à surveiller. Le remplacement d’une boule usée coûte bien moins cher qu’une pompe grillée.
Les erreurs à éviter
- Monter le clapet dans le mauvais sens ou dans la mauvaise position.
- Utiliser un clapet à ressort sur des eaux chargées : il s’encrasse.
- Le placer à un endroit inaccessible.
- Prendre un diamètre inférieur à la conduite : perte de charge et risque de bouchage.
Clapet anti-retour : comment diagnostiquer une fuite ?
Un clapet qui ne ferme plus se manifeste par un symptôme très reconnaissable : la pompe se remet en marche seule quelques instants après s’être arrêtée, et le niveau de la cuve remonte alors que personne n’utilise d’eau. Pour confirmer, observez le fonctionnement : si la pompe démarre toutes les quelques minutes sans arrivée d’eau, le volume de la conduite redescend dans la cuve par le clapet.
Fermez la vanne en amont, ouvrez le clapet par son tampon de visite et inspectez la boule et son siège. Une boule rayée, un siège encrassé par des graisses ou un caillou coincé sont les causes habituelles. Nettoyez, remplacez la boule si elle est abîmée, puis refermez avec un joint neuf. Si le clapet est ancien ou le siège piqué, remplacez l’ensemble : l’économie ne vaut pas le risque d’un nouveau dysfonctionnement.
À associer
Le clapet équipe tout poste de relevage, avec une pompe vortex ou une dilacératrice. Retrouvez les pompes de relevage.
Questions fréquentes
À quoi sert un clapet anti-retour sur un poste de relevage ?
À empêcher l’eau de la conduite de refoulement de redescendre dans la cuve à l’arrêt de la pompe. Sans lui, la pompe redémarre sans cesse.
Pourquoi un clapet à boule plutôt qu’à ressort ?
Le passage est intégral et sans pièce étroite : il ne s’encrasse pas avec les lingettes et les filasses.
Quel diamètre choisir ?
Le même que la conduite de refoulement. Ne réduisez pas le diamètre au niveau du clapet.
Dans quel sens se monte-t-il ?
Dans le sens de la flèche gravée sur le corps, de la pompe vers la sortie, en position horizontale ou verticale selon le modèle.
Comment savoir qu’il est défectueux ?
Si la pompe redémarre peu après s’être arrêtée, ou si le niveau de la cuve remonte, le clapet laisse revenir l’eau.
Comment obtenir un prix ?
Ajoutez le clapet à votre demande de devis en précisant le diamètre, le matériau et le type de raccordement. Nous vous répondons avec un chiffrage pour votre chantier.
