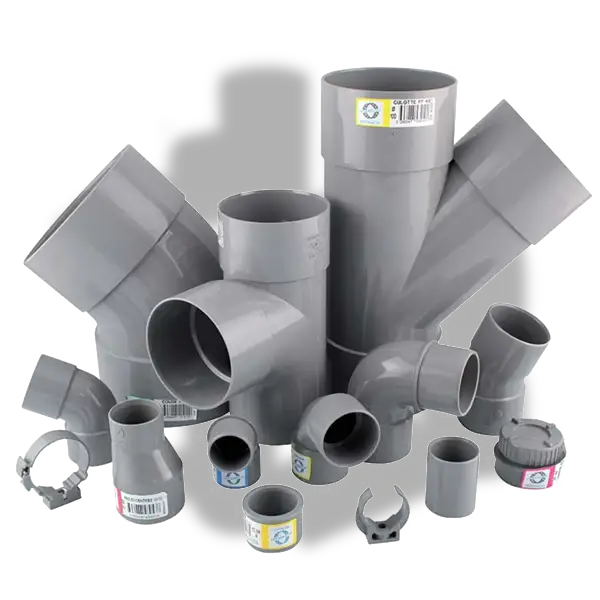

Deux écoulements qui se rejoignent ne s’additionnent pas toujours sans histoire : si l’arrivée secondaire entre mal dans le collecteur, elle crée des remous, des dépôts et, à terme, un bouchon. La culotte PVC assainissement, aussi appelée embranchement, est la pièce qui permet de réunir proprement deux canalisations. Son angle, sa version et son orientation décident de la durée de vie du raccordement. Voici comment la choisir et la poser.
Dans quels cas utiliser une culotte PVC assainissement ?
- Réunir deux évacuations d’une maison : cuisine d’un côté, salle de bains de l’autre, avant de rejoindre la fosse ou le collecteur.
- Raccorder une descente de gouttière sur un collecteur d’eaux pluviales.
- Brancher une extension (garage, annexe, salle d’eau) sur un réseau existant, sans casser tout le tracé.
- Greffer un branchement sur un collecteur déjà posé, en remplaçant un tronçon de tube.
Comment fonctionne un embranchement ?
La culotte comporte deux branches alignées, qui prolongent le collecteur, et une troisième branche inclinée par laquelle arrive l’écoulement secondaire. L’eau doit entrer dans le sens du courant, comme une voiture qui s’insère sur une voie rapide : un angle ouvert conserve la vitesse, un angle droit la casse. C’est la raison pour laquelle le choix de l’angle est l’étape la plus importante du chantier.
45° ou 87°30 : quel angle choisir ?
| Angle | Quand l’utiliser | À savoir |
|---|---|---|
| 45° | Réseau horizontal : le cas général | L’arrivée rejoint le collecteur en douceur et ne remonte pas |
| 87°30 | Raccordement à un tube vertical, ou place très limitée | Plus de turbulences : à réserver aux cas où le 45° est impossible |
Sur un réseau horizontal, la culotte à 45° est la règle. La culotte à 87°30 se justifie surtout pour raccorder une chute verticale ou lorsque la tranchée ne laisse pas assez de place pour un embranchement plus long. Dans tous les cas, orientez la branche latérale sur le côté ou vers le haut, jamais vers le bas du collecteur.
Culotte égale ou réduite ?
Une culotte égale a trois branches de même diamètre : elle convient lorsque deux tubes identiques se rejoignent. Une culotte réduite a une branche secondaire plus petite que le collecteur, par exemple un collecteur Ø160 recevant une arrivée Ø100. C’est la version la plus utile pour raccorder l’évacuation d’une maison sur un réseau plus gros. Retenez la règle de base : on ne raccorde jamais un tube plus gros sur un tube plus petit en aval, sous peine de saturation au point de jonction.
Pose : les étapes pour un raccordement étanche
- Repérez l’emplacement de la culotte et vérifiez que le collecteur et l’arrivée ont la bonne cote : l’arrivée doit toujours être plus haute que la sortie.
- Coupez proprement le tube existant s’il faut insérer la culotte, d’équerre, puis ébavurez et chanfreinez les bouts mâles.
- Lubrifiez les joints et les bouts mâles avec un lubrifiant adapté, sans graisse minérale.
- Emboîtez dans l’axe, emboîtures tournées vers l’amont, jusqu’au repère de profondeur.
- Raccordez l’arrivée secondaire en maintenant sa pente, généralement entre 2 et 4 % pour les eaux usées.
- Calez la culotte sur le lit de sable et compactez de part et d’autre : c’est une pièce encombrante qui bouge facilement au remblaiement.
Culotte, tabouret ou regard : lequel choisir ?
| Situation | Solution adaptée |
|---|---|
| Une seule arrivée secondaire à raccorder | Culotte |
| Plusieurs arrivées au même endroit | Regard de collecte ou tabouret |
| Limite de propriété, raccordement au réseau public | Tabouret de branchement |
La culotte est discrète et économique, mais elle ne permet ni d’inspecter ni de déboucher. Dès que plusieurs écoulements se rejoignent ou qu’un point devient stratégique, un regard est plus simple à entretenir qu’une succession d’embranchements enterrés.
Eaux usées et eaux pluviales : ne pas les mélanger
La plupart des réseaux publics sont dits séparatifs : les eaux usées partent vers la station d’épuration, les eaux pluviales vers un exutoire naturel ou un réseau dédié. Raccorder une gouttière sur le réseau d’eaux usées surcharge la station lors des orages, ce qui est interdit dans la majorité des communes. Informez-vous auprès du service d’assainissement avant de relier deux réseaux, et utilisez des culottes distinctes sur chacun.
Les erreurs fréquentes
- Raccorder l’arrivée à contre-courant, face à l’écoulement.
- Poser la branche latérale vers le bas, ce qui l’expose aux dépôts.
- Laisser la culotte sans calage : elle s’affaisse et crée une contre-pente.
- Multiplier les culottes au même endroit plutôt que de prévoir un regard.
Compatibilité avec votre réseau
Une culotte Ø100 s’emboîte sur tout tube PVC assainissement Ø100, de classe CR4 ou CR8, puisque le diamètre extérieur est identique. Elle se combine avec les coudes de la gamme pour suivre un tracé complexe. Pour raccorder une ancienne canalisation en grès ou en fonte, prévoyez un raccord de transition.
Pour aller plus loin
Retrouvez toute la gamme PVC assainissement : tubes, coudes, tabourets de branchement, regards et tuyaux d’épandage.
Questions fréquentes
Qu’est-ce qu’une culotte réduite ?
C’est un embranchement dont la branche secondaire est plus petite que le collecteur, par exemple 160 × 100. Elle est idéale pour raccorder une évacuation de maison sur un collecteur plus gros.
Culotte à 45° ou à 87°30 sur un réseau horizontal ?
Choisissez le 45° : l’arrivée entre dans le sens du courant et l’écoulement reste fluide. Le 87°30 se réserve aux raccordements verticaux ou aux cas où la place manque.
Peut-on raccorder eaux usées et eaux pluviales avec une culotte ?
Techniquement oui, mais la plupart des réseaux publics sont séparatifs : eaux usées et eaux pluviales doivent rester dans deux réseaux distincts. Renseignez-vous auprès de votre commune.
Une culotte remplace-t-elle un regard ?
Non : la culotte ne permet pas d’inspecter ni de curer. Aux jonctions importantes, un regard reste recommandé.
Faut-il coller une culotte PVC d’assainissement ?
Non. L’étanchéité est assurée par les joints des emboîtures : il suffit de lubrifier et d’emboîter à fond.
Comment obtenir un prix ?
Ajoutez la culotte à votre demande de devis en précisant les diamètres, l’angle, la version égale ou réduite et la quantité. Nous vous répondons avec un chiffrage pour votre chantier.
