Coude PVC assainissement 15°, 30°, 45° et 87°30

Un réseau d’assainissement réussi est un réseau où l’eau ne ralentit jamais. Chaque changement de direction est un point faible : c’est là que les matières se déposent, que les lingettes s’accrochent et que les bouchons commencent. Le coude PVC assainissement sert à contourner un obstacle, à suivre le tracé d’une façade ou à relier une descente à un collecteur, mais son angle et sa position décident de la durée de vie de toute la canalisation. Cette page vous aide à choisir le bon coude et à le poser correctement.

Dans quels cas utiliser un coude PVC assainissement ?

• Sortie d’habitation : la canalisation quitte la maison sous la dalle puis tourne pour rejoindre la fosse toutes eaux ou le regard de branchement.
• Pied de descente : une chute verticale d’eaux usées ou d’eaux pluviales rejoint un réseau horizontal enterré.
• Contournement d’un arbre, d’un massif de fondation, d’un autre réseau (gaz, électricité, eau potable).
• Raccordement d’une extension (garage, salle d’eau, abri) sur un réseau existant.
• Changement de niveau pour rattraper la cote d’entrée d’une fosse, d’un poste de relevage ou d’un tabouret.

Quel angle choisir ? Le bon réflexe : 45°

Angle	Quand l’utiliser	À savoir
15°	Petite correction de tracé, alignement sur un regard	Quasiment aucun impact sur l’écoulement
30°	Déviation légère, contournement d’un obstacle proche	Se combine bien avec un second 30° ou un 15°
45°	Changement de direction sur réseau horizontal	Deux 45° séparés de 20 à 30 cm valent mieux qu’un 87°30
87°30	Passage d’une chute verticale à l’horizontale	À éviter à plat sur les eaux usées : préférez un regard

Pourquoi 87°30 et pas 90° ? Ce léger décalage donne à l’eau une pente minimale dans la partie horizontale : elle s’écoule au lieu de stagner au fond du coude. Sur un réseau horizontal, un angle aussi fermé freine pourtant l’écoulement et empêche souvent le passage d’un furet ou d’une caméra d’inspection. Dès que le changement de direction dépasse 45°, la solution durable reste un regard ou un tabouret, qui permettront aussi d’entretenir le réseau.

Mâle-femelle ou femelle-femelle ?

Les tubes d’assainissement ont une extrémité lisse (mâle) et une extrémité élargie avec joint (femelle, ou emboîture). Le coude doit s’insérer dans cette logique :

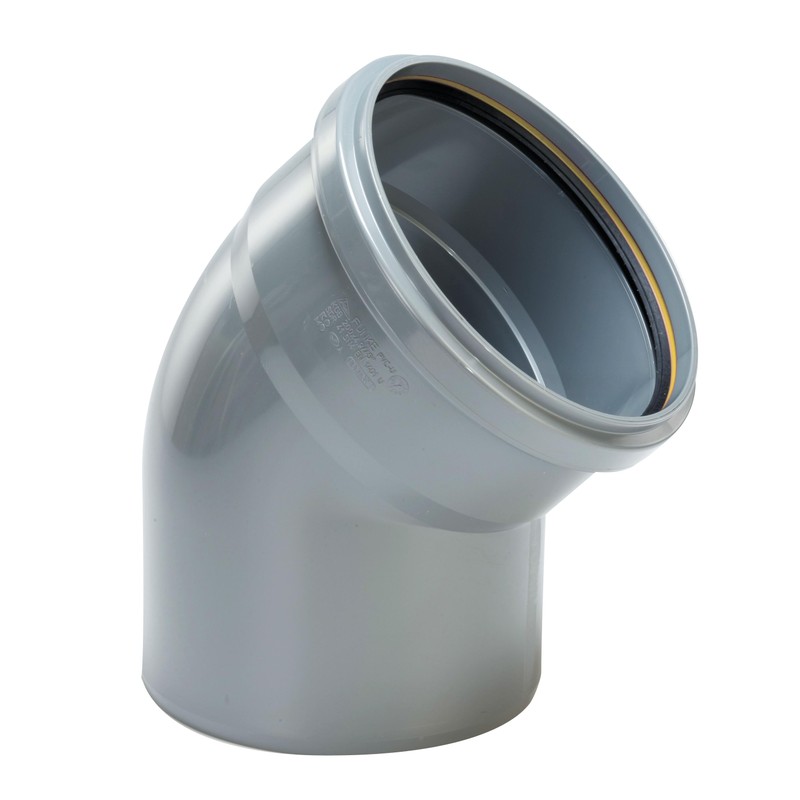

• Mâle-femelle : le cas le plus courant. Il se pose comme un morceau de tube : l’emboîture reçoit le tube venant de l’amont, le bout mâle entre dans l’emboîture du tube suivant.

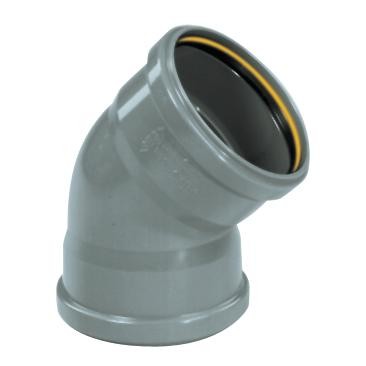

• Femelle-femelle : il reçoit deux bouts lisses. Utile pour raccorder deux tronçons déjà coupés, ou en réparation lorsqu’on ne peut pas déplacer la canalisation existante.

La règle à retenir : les emboîtures sont toujours tournées vers l’amont, face à l’arrivée de l’eau. Monté à l’envers, un joint crée une petite marche contre laquelle les matières viennent buter.

Pose : les étapes pour un coude qui ne bouge plus

1. Coupez le tube d’équerre avec une scie à guide, puis ébavurez l’intérieur et l’extérieur.
2. Chanfreinez le bout mâle à environ 15° pour ne pas couper ou déloger le joint à l’emboîtement.
3. Repérez au crayon la profondeur d’emboîtement : vous saurez que le tube est bien en butée.
4. Nettoyez et lubrifiez le bout mâle et le joint avec un lubrifiant pour joints (jamais de graisse minérale, qui abîme le caoutchouc).
5. Emboîtez dans l’axe, sans forcer de travers, jusqu’au repère.
6. Calez le coude sur le lit de sable et compactez soigneusement de part et d’autre : c’est le point du réseau qui encaisse le plus d’efforts lors du remblaiement.
7. Vérifiez la pente du tronçon avant et après le coude, généralement entre 2 et 4 % pour les eaux usées domestiques.

Les erreurs qui provoquent les bouchons

• Enchaîner plusieurs coudes à 87°30 sur un réseau horizontal.
• Poser un coude à contre-pente ou laisser un « ventre » juste après le changement de direction.
• Coller un coude prévu pour un assemblage à joint, ou mélanger PVC d’évacuation intérieure et PVC d’assainissement enterré.
• Remblayer avec des cailloux au contact du coude : ils le déforment ou le déboîtent avec le temps.
• Oublier de prévoir un accès pour le curage en aval d’un changement de direction important.

Ce que disent les règles de l’art

Pour l’assainissement individuel, la norme NF DTU 64.1 encadre la pose des canalisations entre l’habitation et la filière de traitement : pente, lit de pose, enrobage et accessibilité. Pour un raccordement au réseau public, le règlement d’assainissement de votre commune ou de votre intercommunalité peut imposer le diamètre, la pente minimale et un regard à chaque changement de direction. Consultez-le avant les travaux : c’est lui qui sera vérifié lors du contrôle de conformité du branchement.

Compatibilité avec votre réseau

Un coude Ø100 s’emboîte sur tout tube PVC assainissement Ø100, qu’il soit de classe CR4 ou CR8 : le diamètre extérieur est identique. Pour rejoindre une ancienne canalisation en grès, en fonte ou en fibrociment, un raccord de transition adapté aux deux matériaux est nécessaire : donnez-nous les diamètres extérieurs mesurés. Pour une jonction entre deux arrivées, voyez plutôt la culotte PVC.

Pour aller plus loin

Retrouvez toute la gamme PVC assainissement : tubes, culottes, tabourets de branchement, regards et tuyaux d’épandage. En zone circulée, fermez vos regards avec un tampon fonte adapté.

Questions fréquentes

Peut-on remplacer un coude à 90° par deux coudes à 45° ?

Oui, et c’est même recommandé sur un réseau horizontal : séparez-les par un court tronçon de 20 à 30 cm. Le changement de direction est plus progressif et le passage d’un furet reste possible.

Les coudes d’assainissement conviennent-ils aux tubes CR4 et CR8 ?

Oui. Le diamètre extérieur est le même quelle que soit la classe de rigidité : un coude Ø160 s’emboîte sur un tube Ø160 CR4 ou CR8.

Faut-il coller un coude PVC d’assainissement ?

Non. L’étanchéité est assurée par le joint de l’emboîture : il suffit de lubrifier et d’emboîter. Le collage est réservé aux raccords prévus pour cela, sans joint.

Dans quel sens poser un coude mâle-femelle ?

L’emboîture (côté femelle) est tournée vers l’amont, d’où arrive l’eau ; le bout mâle part vers l’aval et entre dans l’emboîture de l’élément suivant.

Faut-il un massif de butée en béton ?

Pas sur un réseau gravitaire classique : un calage soigné et un remblai compacté suffisent. Les massifs de butée concernent les canalisations sous pression, comme le refoulement d’un poste de relevage.

Comment obtenir un prix ?

Ajoutez le coude à votre demande de devis en précisant le diamètre, l’angle, l’emboîtement et la quantité. Nous vous répondons avec un chiffrage pour votre chantier.
