Tunnel d’infiltration pour eaux traitées et eaux pluviales

Quand la place manque pour un épandage classique, ou que le sol ne se prête pas à de longues tranchées, le tunnel d’infiltration offre une alternative compacte. Cette voûte en plastique, ouverte vers le bas, crée un grand volume vide posé directement sur le sol : l’eau s’y répand, puis s’infiltre sur toute la surface en contact. Elle s’emploie pour les eaux pluviales et, selon l’étude de sol, pour les eaux traitées en sortie de filière. Voici comment la dimensionner et la poser.

Comment fonctionne un tunnel d’infiltration ?

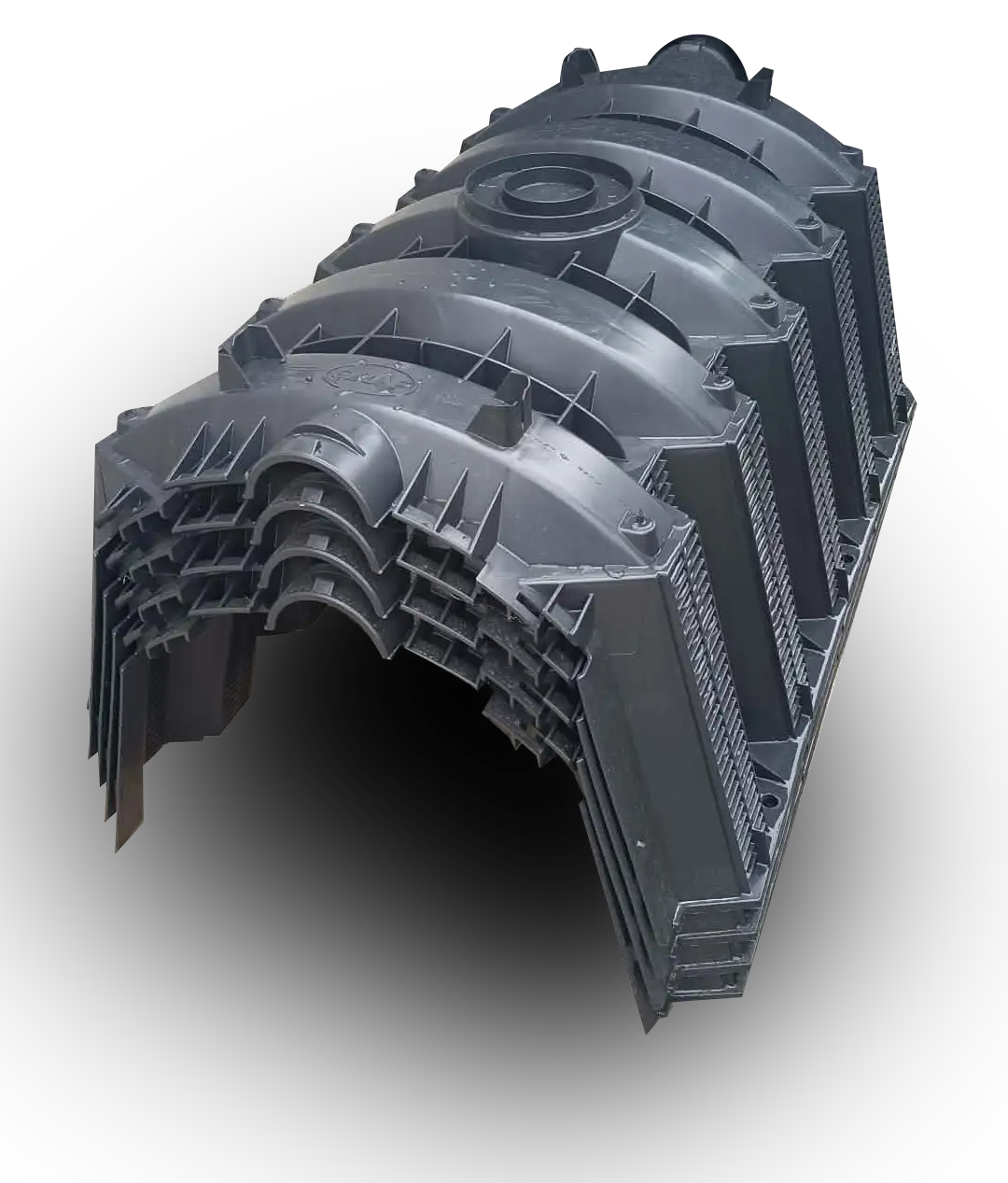

Les éléments en forme d’arche s’emboîtent bout à bout pour former une galerie. Leur base est ouverte et repose sur un lit de gravier : l’eau, amenée par une canalisation, se répartit dans le tunnel puis traverse le gravier pour s’infiltrer dans le sol. La surface d’infiltration est importante par rapport au terrassement, et l’air circule dans la voûte, ce qui favorise la qualité de l’infiltration.

Quand choisir un tunnel plutôt qu’un autre ouvrage ?

Ouvrage	Atout	Quand le choisir ?
Tunnel d’infiltration	Grande surface d’infiltration, pose rapide en tranchée	Terrain avec place en surface, sol perméable
Modules (casiers)	Très grand volume de stockage	Grands volumes, rétention, charges importantes
Puits d’infiltration	Faible emprise au sol	Sol perméable en profondeur, peu de place

Le choix revient à l’étude de sol, qui précise la perméabilité et la profondeur utile. Une étude réalisée par un bureau spécialisé évite de choisir l’ouvrage au hasard.

Eaux pluviales ou eaux traitées ?

Pour les eaux pluviales, le tunnel reçoit les eaux de toitures et de surfaces, après passage dans un regard décanteur. Pour les eaux traitées d’une filière d’assainissement individuel, son emploi dépend de l’étude de sol et de l’accord du SPANC : l’infiltration d’eaux traitées n’est autorisée que dans des conditions précises, et le dimensionnement suit les règles de la filière. Ne raccordez jamais d’eaux brutes ou de la fosse directement sur un tunnel.

Dimensionner : ce que dit l’étude

• Perméabilité du sol : en mm/h ou en m/s, par un essai d’infiltration.
• Surface collectée ou débit à traiter.
• Nappe : profondeur du niveau le plus haut observé.
• Longueur et nombre de lignes de tunnels, selon la surface d’infiltration nécessaire.

Pose pas à pas

1. Piquetez l’implantation en respectant les distances imposées : habitation, limites, arbres, puits.
2. Creusez la tranchée, sans compacter le fond, pour ne pas imperméabiliser le sol.
3. Étalez un lit de gravier sur le fond, de niveau.
4. Emboîtez les tunnels bout à bout, avec une plaque d’extrémité à chaque bout.
5. Raccordez l’arrivée par la canalisation prévue, avec un regard de répartition ou un décanteur.
6. Installez un regard d’inspection pour contrôler le niveau d’eau.
7. Recouvrez de géotextile, puis de terre, sans engin lourd.

Limites et précautions

Le tunnel ne convient pas aux sols imperméables ni aux zones où la nappe remonte trop haut. Il n’est pas prévu pour les charges de circulation, sauf modèles renforcés : il se place sous un jardin ou une pelouse, jamais sous un parking sans avis du fabricant. Évitez les racines à proximité, qui peuvent s’engouffrer dans les ouvertures.

Les erreurs à éviter

• Choisir l’ouvrage sans étude de sol.
• Compacter le fond de tranchée, ce qui bouche le sol.
• Oublier le géotextile : la terre colmate le gravier.
• Raccorder des eaux brutes ou des eaux de fosse.

Tunnel d’infiltration : réussir la mise en œuvre en tranchée

Un tunnel d’infiltration se joue dans les détails de chantier. Le fond de tranchée doit rester non compacté : pas de passage d’engin à l’intérieur, pas de piétinement. Le gravier de fond est étalé à la main ou au godet depuis les côtés. Chaque élément doit s’emboîter franchement sur le précédent, et les plaques d’extrémité sont à poser avant le remblai, sinon la terre entre dans le tunnel.

Protégez le chantier de la pluie : une tranchée ouverte qui se remplit de boue pendant un orage se colmate avant même d’être en service. Si un orage menace, couvrez le tunnel d’un géotextile et remblayez rapidement. Enfin, ne laissez jamais d’eaux chargées de chantier entrer dans l’ouvrage : bouchez l’arrivée tant que le terrassement n’est pas terminé.

À associer

Associez le tunnel à un regard décanteur, un géotextile et des tubes PVC. Toute la gamme : modules d’infiltration.

Questions fréquentes

Un tunnel d’infiltration remplace-t-il un épandage ?

Dans certains cas, selon l’étude de sol et l’accord du SPANC. Il offre une grande surface d’infiltration pour un terrassement réduit.

Peut-on y envoyer les eaux d’une fosse ?

Non, jamais directement. Seules des eaux traitées, après une filière complète et si l’étude le permet, peuvent être infiltrées.

Faut-il un géotextile ?

Oui, pour empêcher la terre de colmater le gravier autour du tunnel.

Supporte-t-il le passage d’un véhicule ?

Pas sauf modèle renforcé et remblai suffisant. Précisez l’usage de la surface au-dessus.

Quelle longueur de tunnel prévoir ?

Elle découle de la perméabilité du sol et du débit à traiter, d’après l’étude de sol.

Comment obtenir un prix ?

Ajoutez le tunnel à votre demande de devis en précisant la longueur totale prévue, le type d’eaux et les résultats de l’étude de sol. Nous vous répondons avec un chiffrage pour votre chantier.
